XCM系列混合插卡矩陣(4路卡,支持無縫切換)
XCM系列混合插卡矩陣(4路卡,支持無縫切換)
XCM系列混合插卡矩陣(4路卡,支持無縫切換) -
XCM系列混合插卡矩陣(4路卡,支持無縫切換)
- 型號
- 品牌
- 價格
產品描述：? ?混合插卡矩陣切換器，信號輸入輸出信號卡可任意搭配，信號輸入輸出交叉切換。輸入輸出信號卡包括:HDMI、DVI、VGA、SDI、OPTICAL、TP等，可根據項目需要選用，綜合解決AV系統中多種信號混合傳輸和切換的問題。本產品帶有斷電現場保護，圖像和聲音信號高保真輸出，音視頻同步或分離切換等功能（僅88系列帶有音頻平衡/非平衡輸入、輸出端子），并具備RS232通訊
產品描述：
混合插卡矩陣切換器，采用可編程邏輯陳列電路，支持4K輸入、輸出信號任意交互切換。信號輸入輸出信號卡可任意搭配，信號輸入輸出交叉切換。輸入輸出信號卡包括:HDMI、DVI、VGA、SDI、OPTICAL、TP等，可根據項目需要選用，綜合解決AV系統中多種信號混合傳輸和切換的問題。本產品帶有斷電現場保護，圖像和聲音信號高保真輸出，音視頻同步或分離切換等功能（僅88系列帶有音頻平衡/非平衡輸入、輸出端子），并具備RS232通訊接口和TCP/IP（可選功能）控制，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。
升級的新一代輸入輸出卡提供更多選擇，例如接口兼容性，支持4K超高清，或實現無縫切換等等，緊貼時代脈搏，驅動行業進步。(實現無縫切換只需選擇無縫輸入卡和無縫輸出卡，無需更換母箱體)

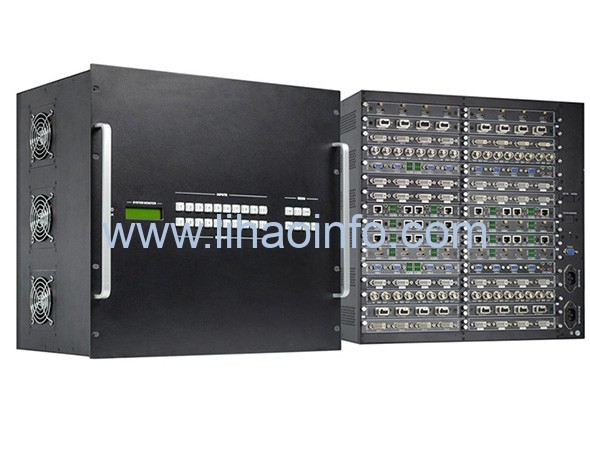

一、混合矩陣切換器主機（母箱體）
系列 | 型號 | 卡槽數 （每個槽插4路卡） | 最大輸入 /輸出路數 | 電源 | 空載功耗 | 高度 |
88 | XCM88 | 2塊輸入2塊輸出 | 8入8出 | AC100-240V 50/60Hz | 23W | 2U |
1616 | XCM1616 | 4塊輸入4塊輸出 | 16入16出 | 31W | 3U | |
3232 | XCM3232 | 8塊輸入8塊輸出 | 32入32出 | 60W | 5U | |
6464 | XCM6464 | 16塊輸入16塊輸出 | 64入64出 | 116W | 10U | |
9696 | XCM9696 | 24塊輸入24塊輸出 | 96入96出 | |||
144144 | XCM144144 | 36塊輸入36塊輸出 | 144入144出 | 248W | 28U | |
160160 | XCM160160 | 40塊輸入40塊輸出 | 160入160出 | |||

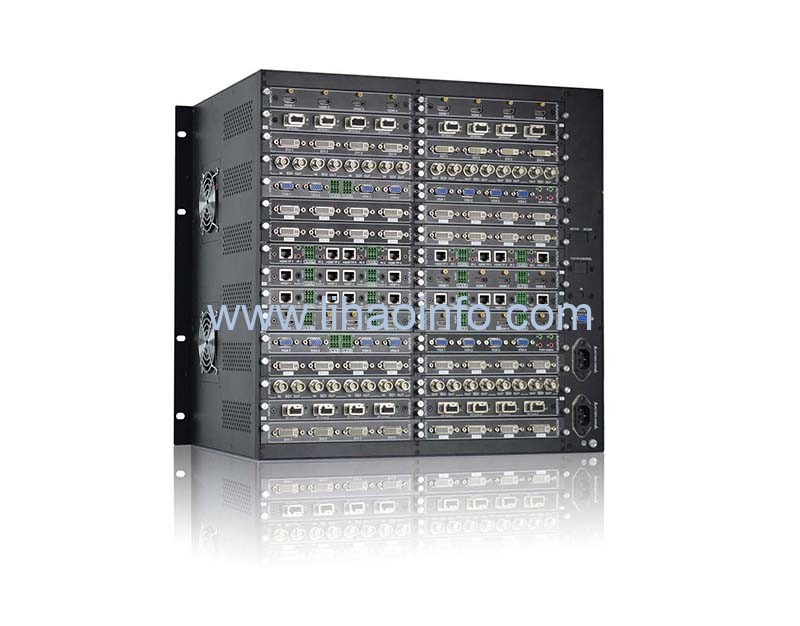

控制:RS-232,TCP/IP,紅外,面板按鍵 后面板機箱結構：可插拔信號卡（每個槽插4路卡） | ||||||
1.支持16路音視頻信號輸入、16路音視頻信號輸出，采用HDMI接口；
2.支持全高清信號，輸出分辨率可調，實時無縫切換，不黑屏、不延時；
3.采用可編程邏輯陳列電路，支持4K輸入、輸出信號任意交互切換。4通道板卡設計，支持靈活配置；
4.支持音視頻信號同步輸入、輸出；
5.自適應4096×2160@60及以下各種分辨率；
6.符合HDCP標準，兼容HDMI 1.3A；
7.內置數字緩沖、信號補償電路，具備自動增益調節、長距離傳輸失真補償功能；

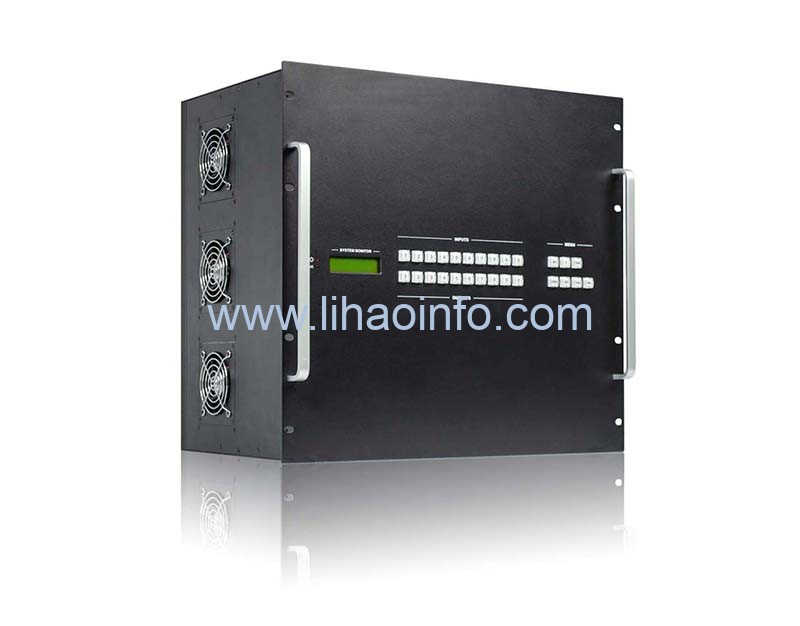

8.具備16個切換按鍵，支持快速切換操作；
9.滿載帶寬可達500MHz（-3dB），切換速度可達210 ns；
10.內置紅外接收模塊，支持紅外遙控切換功能；
11.支持RS-232控制信號切換功能；
12.集成高亮度顯示屏，可實時顯示操作狀態；
13.具有掉電記憶功能，帶有斷電現場保護功能，上電自動恢復關機前狀態；
14.具有輸入同步信號自動檢測功能；
15.支持EDID管理功能；""
16.傳輸延時為5ns,水平最長不超過90ns,垂直最長不超過158ns；
二、混合矩陣切換器信號卡
A、混合矩陣DVI輸入卡和輸出卡
輸入卡 | 輸出卡 | ||
輸入信號 | 4路DVI信號 | 輸出信號 | 4路DVI信號 |
輸入連接器 | 母端口DB24+5/HDMI | 輸出連接器 | 母端口DB24+5/HDMI |
輸入電平 | T.M.D.S. 2.9V/3.3V | 輸出電平 | T.M.D.S. 2.9V/3.3V |
輸入阻抗 | 75Ω | 輸出阻抗 | 75Ω |
常規 | |||
增益 | 0 dB | 頻帶寬 | 340 MHz (10.2 Gbit/s) |
視頻信號 | DVI 1.0 標準DVI-D、全數字T.M.D.S 信號、HDMI 1.3標準 | 最大時間延遲 | 5nS (±1nS) |
切換速率 | 200ns (最大值) | 串擾 | <-50dB@5MHz |
HDMI標準 | 使用HDMI1.3的標準。 | ||
EDID 和DDC 管理 | 支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC）使用DVI和HDMI的標準。 | ||
HDCP 管理 | 支持高帶寬數碼內容保護（HDCP）使用DVI和HDMI1.3標準。 | ||

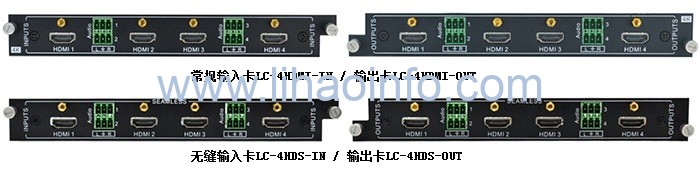

B、混合矩陣HDMI輸入卡和輸出卡
輸入卡 | 輸出卡 | ||
輸入信號 | 4路HDMI信號含音頻 | 輸出信號 | 4路HDMI信號含音頻 |
輸入連接器 | HDMI母端口 | 輸出連接器 | HDMI母端口 |
輸入電平 | T.M.D.S. 2.9V/3.3V | 輸出電平 | T.M.D.S. 2.9V/3.3V |
輸入阻抗 | 75Ω | 輸出阻抗 | 75Ω |
常規 | |||
增益 | 0 dB | 頻帶寬 | 340 MHz (10.2 Gbit/s) |
視頻信號 | 全數字T.M.D.S 信號、 HDMI 1.3標準 | 最大時間延遲 | 5nS (±1nS) |
切換速率 | 200ns (最大值) | 串擾 | <-50dB@5MHz |
HDMI標準 | 4K卡最大支持4Kx2K,無縫卡最大支持1080P60 | ||
EDID 和DDC 管理 | 支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC）使用DVI和HDMI的標準。 | ||
HDCP 管理 | 支持高帶寬數碼內容保護（HDCP）使用DVI和HDMI1.3標準。 | ||
C、混合矩陣VGA輸入卡和輸出卡
輸入卡 | 輸出卡 | ||
輸入信號 | 4路VGA信號含音頻,通過轉換線，兼容YUV, YC, CVBS | 輸出信號 | 4路VGA信號含音頻 |
輸入連接器 | 15針HD型母端口 | 輸出連接器 | 15針HD型母端口 |
耦合輸入 | 僅AC 耦合 | 切換類型 | 垂直間距 |
輸入電平 | 0.5 ~ 2.0Vp-p | 輸出電平 | 0.5 ~ 2.0Vp-p |
輸入阻抗 | 75Ω | 輸出阻抗 | 75Ω |
常規 | |||
增益 | 0 dB | 頻帶寬 | 350MHz (-3dB), fully load |
視頻信號 | VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, component video, S-video, 和 composite video。 | 視頻類型 | VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, component video, S-video, 和composite video 。 |
切換速率 | 200ns (最大值) | 串擾 | <-50dB@5MHz |
D、混合矩陣SDI輸入卡和輸出卡
輸入卡 | 輸出卡 | ||
輸入 | 4路SDI信號含環出 | 輸出 | 4路SDI信號含環出 |
輸入連接器 | 母端口BNC連接器 | 輸出連接器 | 母端口BNC連接器 |
常規 | |||
增益 | Unity | 最大速率 | 2.97 Gbps |
鎖定速率 | 自動 | 數據類型 | 8 或10 bit |
操作標準 | SMPTE 292M, SMPTE 259M, SMPTE 424M, ITU-RBT.601, ITU-RBT.1120 | 輸入輸出電平 | 0.80 Vp-p ± 10% |
輸入回波損耗 | <-14 dB @ 1 MHz ~ 1.5 GHz | 輸入輸出阻抗 | 75Ω |
輸出回波損耗 | <-12 dB @ 1 MHz ~ 1.5 GHz | 均衡類型 | 自動 |
工作距離 | 300m | 濕度 | 10% ~ 90% |
溫度 | -20 ~ +70℃ | ||
E、混合矩陣AV輸入卡和輸出卡
* CVBS無縫輸入、輸出信號卡：
* 輸入信號卡：4路CVBS輸入，帶4路音頻輸入；
* 輸出信號卡：4路CVBS輸出，帶4路音頻輸出；
* 可與其他非無縫的信號卡搭配使用；
* 輸入信號卡輸出分辨率可調，即倍線到背板分辨率可支持：1360x768、1024x768、1280x720、1280x800、1920x1080、1920x1200、1600x1200；
* 輸出信號卡輸出分辨率支持480i和576i兩種分辨率；
* 支持PAL和NTSC制式，通過RS232串口指令設置。
