產品描述： 混合矩陣切換器是一款配置靈活的矩陣信號切換器。采用高性能的硬件設計，完美支持各類高清晰數字/模擬信號切換處理。為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案，可廣泛應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。 提供多種信號本地直連輸入，以及多種信號直連輸出。領先的全數字信號處理
產品描述：
混合矩陣切換器是一款配置靈活的矩陣信號切換器。采用高性能的硬件設計，完美支持各類高清晰數字/模擬信號切換處理。為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案，可廣泛應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。
提供多種信號本地直連輸入，以及多種信號直連輸出。領先的全數字信號處理技術可保證信號無失真處理，將最優質的畫面送至顯示終端。

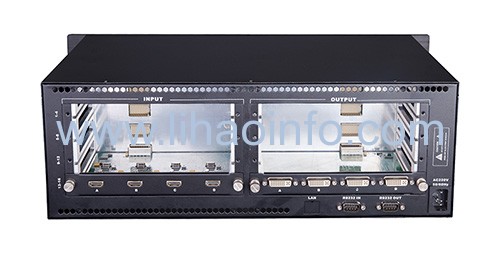

一、混合矩陣切換器主機（母箱體）
系列 | 型號 | 高度 | 卡槽數 | 電源 | RS232 控制 | 網絡控制 |
88系列 | LXM88 | 2U | 2個輸入2個輸出 | 單電源 | √ | 可選 |
1616系列 | LXM1616 | 3U | 4個輸入4個輸出 | 單電源 | √ | 可選 |
3232系列 | LXM3232 | 5U | 8個輸入8個輸出 | 單電源 | √ | 可選 |
主要特點：
? 支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI，SDI任意板卡輸入；
? 支持VGA、CVBS、S-Video、YPbPr、DVI，HDMI任意板卡輸出；
? 支持EDID管理，自定義功能；
? 支持RS-232、紅外（選配）、網口（選配）控制信號切換功能；
? 一體化全鋁拉絲面板、藍色水晶按鈕、藍光液晶顯示屏，美觀高檔的外觀設計；
? 采用Contrex嵌入式處理器控制，運行速度更快，系統更穩定；
? 輸入輸出帶有自動均衡，有效減少因為線路傳輸而導致的確定性抖動(ISI)；
? 支持一鍵快速查詢功能，方便察看矩陣的切換狀態；
? 具有掉電記憶功能帶有斷電現場保護，上電自動恢復關機前狀態；
? 標準機架安裝的金屬機箱。
? 采用國際通用的標準寬電壓輸入電源，電網電壓在 100V—250V 之間波動，都能保證穩定的輸出，極大提高了系統的可靠性和穩定性，16系列最大功耗55W，32系列最大功耗100W。
? 全貼片SMT工藝，特有ESD靜電保護功能；
? 數字信號運用了點對點無損傳輸方式，有力保證了圖像信號的高保真輸出；
? 電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力；
? 機架安裝： 標準3-12U ；
? 帶寬：5.25Gbps 增益：0dB
? 位時鐘抖動：<0.15Tbit
? 位上升時間：<0.3Tbit（20%--80%）
? 位下降時間：<0.3Tbit（20%--80%）
? 最大傳輸延時：5nS
? 切換速度：200ns（最長時間）
? 串行控制接口：RS-232, 9-針公 D型 接口,波特率：9600, 數據位8位， 停止位1, 無奇偶校驗；2 = RX, 3 = TX, 5 = GND
? 以太網控制接口: RJ-45母接口,TCP/IP Server或UDP模式,自適應10M或100M,全雙工;
? 平均故障間隔時間：（MTBF）30000小時
二、混合矩陣切換器信號卡（輸入輸出卡）
1.DVI輸入卡LX-4DVI-IN
每卡支持4路DVI-D格式信號輸入；
支持圖像分辨率1920x1200P60；
支持EDID 管理，每路輸入都可現場讀寫EDID；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz, 全數字；
接口帶寬 5.25Gbps,全數字；
(Clock Jitter) <0.15 Tbit；
(Risetime ) <0.3Tbit (20%–80%)；
(Falltime) <0.3Tbit (20%–80%)；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
阻抗 50 Ω；
2.HDMI輸入卡LX-4HDMI-IN
每卡支持4路HDMI格式信號輸入；
支持圖像分辨率1920x1200P60；
支持音頻輸入；
兼容HDMI1.4的標準，HDCP1.3協議, DVI1.0協議；
支持HDCP，支持藍光DVD；
支持EDID 管理，每路輸入都可現場讀寫EDID；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz, 全數字；
接口帶寬 5.25Gbps,全數字；
(Clock Jitter) <0.15 Tbit；
(Risetime ) <0.3Tbit (20%–80%)；
(Falltime) <0.3Tbit (20%–80%)；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
阻抗 50 Ω；

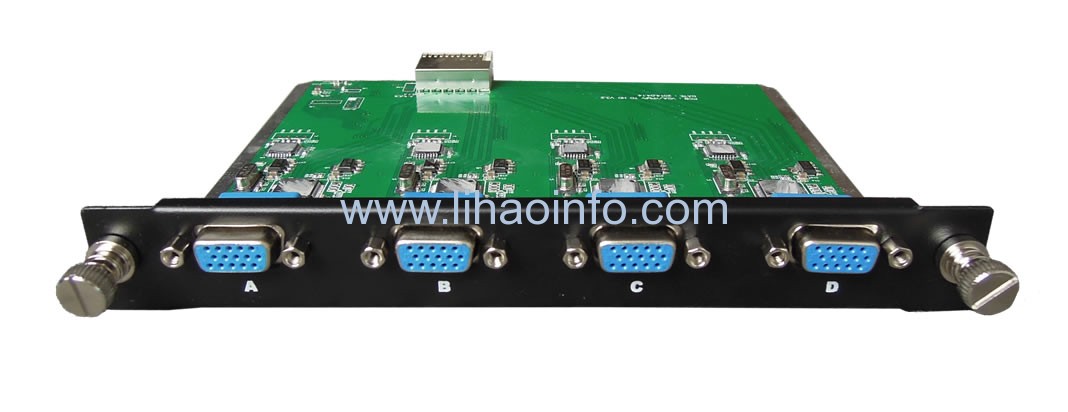

3.VGA輸入卡及分量輸入卡LX-4VGA-IN
每卡支持4路信號輸入；
兼容VGA信號及分量信號，支持兩種信號輸入；
每卡支持4路信號輸入；
支持圖像分辨率1920x1200P60；
輸入阻抗75Ω
接口為DB15母頭

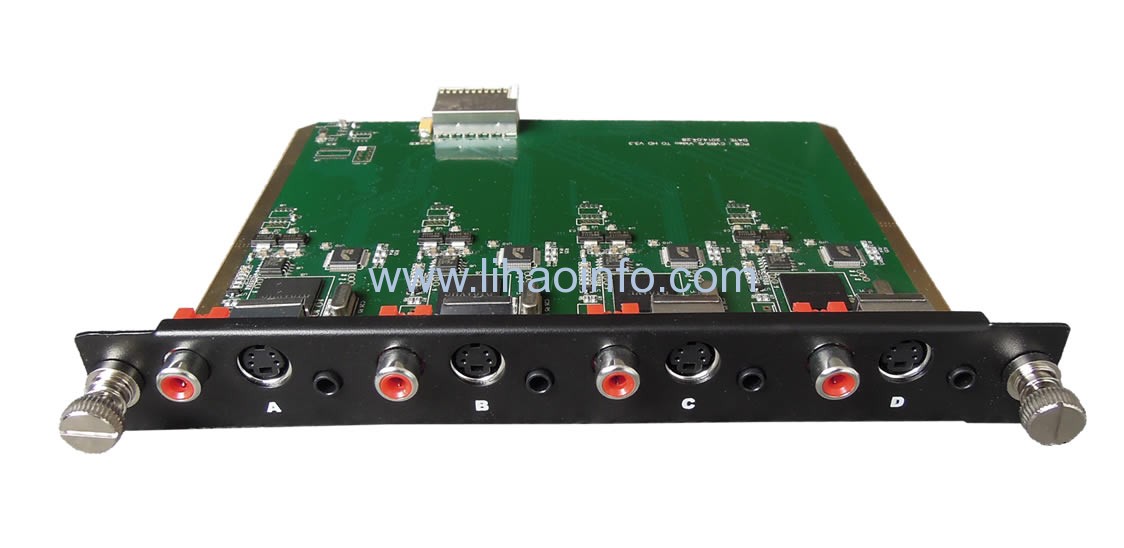

4.AV（CVBS）復合視頻輸入卡LX-4AV-IN
每卡支持4路信號輸入；
支持視頻及音頻同時輸入；
視頻采用BNC接口，音頻采用3.5音頻接頭；
24位真彩色像素格式；
3D去隔行,3D降噪,自動黑電平控制；
5.SDI輸入卡LX-4SDI-IN
每卡支持4路信號輸入；
兼容3G*SDI/HD-SDI/SD-SDI
支持1200*1920@60HZ高分辨率
具有輸入輸出預加載，切換速度更快
即插即用，無需軟件，無需驅動
接口類型為BNC
6.HDMI輸出卡LX-4HDMI-OUT
每卡支持4路信號輸出；
支持音頻輸出；
兼容HDMI1.4的標準，HDCP1.3協議, DVI1.0協議；
支持EDID 管理，每路輸出接口都可現場讀取顯示設備的EDID；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz, 全數字；
接口帶寬 5.25Gbps,全數字；
(Clock Jitter) <0.15 Tbit；
(Risetime ) <0.3Tbit (20%–80%)；
(Falltime) <0.3Tbit (20%–80%)；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
阻抗 50 Ω；
7.DVI輸出卡LX-4DVI-OUT
每卡支持4路信號輸出；
采用DVI-D接口，可同時輸出DVI信號；
支持圖像分辨率1920x1200P60；
支持EDID 管理，可通過每路輸出接口現場讀取顯示設備的EDID；
點對點硬件無壓縮實時轉換；
傳輸距離大于20m；
具有輸入輸出預加載，切換速度更快；
即插即用，無需軟件，無需驅動；
最大功耗 12W；
像素帶寬 165MHz, 全數字；
接口帶寬 5.25Gbps,全數字；
(Clock Jitter) <0.15 Tbit；
(Risetime ) <0.3Tbit (20%--80%)；
(Falltime) <0.3Tbit (20%--80%)；
最大傳輸延時 5nS(±1nS)；
信號強度 T.M.D.S. +/- 0.4Vpp；
最小/最大電平 T.M.D.S. 2.9V/3.3V；
數字阻抗為50 Ω；
模擬阻抗為75 Ω；

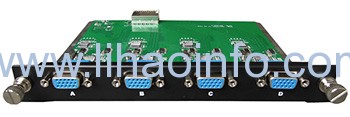

8.VGA輸出卡LX-4VGA-OUT
每卡支持4路信號輸出；
兼容VGA信號及分量色差信號，支持兩種信號輸出；
支持圖像分辨率1920x1200P60；
阻抗75Ω
接口為DB15母頭

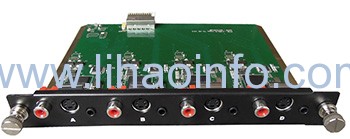

9.AV輸出卡LX-4AV-OUT
每卡支持4路信號輸出；
支持視頻及音頻同時輸出；
視頻采用RCA接口，音頻采用3.5音頻接頭；
24位真彩色像素格式；
◆3D去隔行,3D降噪,自動黑電平控制；
