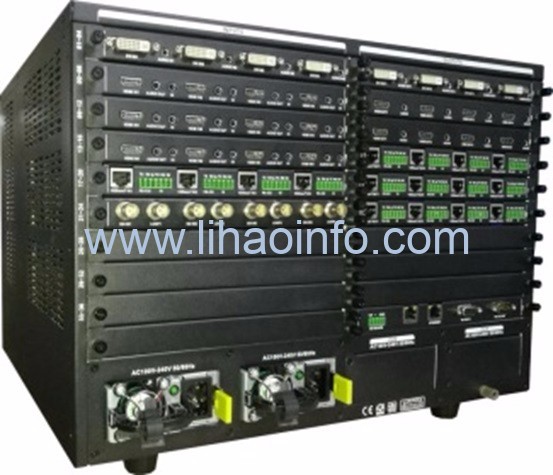

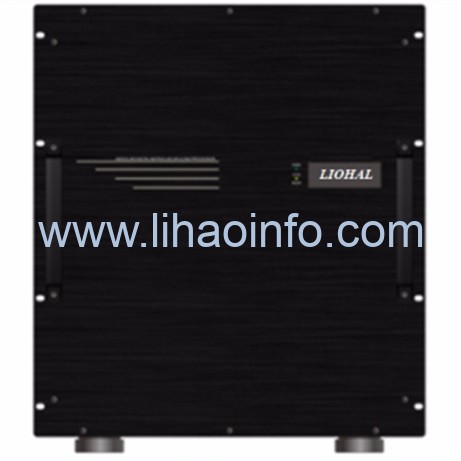

插卡型混合拼接矩陣(支持LED圖像處理和液晶拼接及KVM功能)

產品描述：

1、插卡式模塊化：采用純FPGA架構，插卡式結構設計，可靈活選擇輸入輸出信號類型及信號通道數；

2、豐富信號與無縫切換：支持CVBS、YC、YPbPr、VGA、DVI、HDMI、HDBaseT、FIBER等多種音視頻信號，切換無黑屏，達到實時無縫效果；

3、多種方式控制：提供遙控、觸摸面板、RS232、網口、Web網頁、手機APP等多種控制方式，并開放API和其他設備對接；

4、開窗漫游并且圖像流暢：支持任意N×M圖像拼接，可任意開窗、漫游、調整大小；高清輸入輸出信號全60幀流暢處理，無卡頓、無丟幀，視覺上可以達到完美流暢度。

5、為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案，可廣泛應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、智能交通管理中心、指揮控制中心等場所。

產品功能：

1.插卡式結構，全數字化切換，每種無縫輸出卡都能實現真正實時的無縫切換；

2.每種拼接輸出卡都能實現視頻拼接功能，圖像視窗在全屏范圍內可以任意縮放、疊加、漫游；

3.支持KVM坐席管理功能，可以實時對鼠標鍵盤和視頻顯示信號的實時切換和調配管理，支持KVM鍵盤直接控制矩陣切換；

4.預覽卡能實現視頻預覽并切換功能；

5.支持DVI 1.0協議，符合HDCP1.3標準，兼容HDMI 1.4a；

6.支持熱插拔，支持音視頻信號一起切換；

7.HDMI數字音頻與模擬音頻選擇輸入，HDMI數字音頻與模擬音頻同時輸出；

8.支持EDID讀取，PC軟件控制切換與EDID管理；

9.HDBaseT輸入輸出信號支持內嵌的（或本地端的）雙向RS-232和雙向IR信號，并可選擇隨視頻信號切換，或分離切換模式，并支持POC對外供電；

10.控制方式靈活，具有紅外遙控，RS485，RS-232通訊接口和網絡端口，并且可以通過遠端的HDBaseT的串口控制，方便用戶與各種遠端控制設備配合使用；

11.支持固件在線升級，支持智能控制矩陣風扇的運行；

12.支持字符疊加，支持冗余電源設計；

13.支持最大分辨率達到4Kx2K；

14.SDI輸入卡帶有環出功能；

15.插卡式結構設計，可靈活配置輸入輸出信號類型及信號通道數；

16.雙電源冗余供電（3636以上箱體支持），支持電源熱拔插；

17.具備輸入圖像截取功能，對截取部分進行局部放大顯示；具備65500像素超大分辨率大底圖功能；圖像實時無損傳輸，整面拼接墻顯示畫面同步無撕裂無錯位，同一圖像切換至多個單元顯示時具有良好的一致性；

18.操作客戶端支持Windows和麒麟操作系統，支持多種移動終端控制；支持網絡運維管理；

19.HDMI輸出板卡支持拼接功能，HDMI輸入支持HDMI音頻分離功能；

20.支持標準的86觸摸屏控制，遠程供電，界面可定制化；

21.內置Wed服務器，可以手機、平板、電腦直接登陸網頁控制拼接矩陣；

22.拼接系統軟件支持可視化操作，電腦或者平板通過軟件可視化控制拼接矩陣；

23.采用雙線性插值和幾何平均相結合的優化算法，保證圖像壓縮后依然保有高清晰度；

24.支持不同大小LED 模組的拼接顯示，LED 拼接器的每個輸出卡可支持8個圖層的顯示，可滿足不同現場的非常規拼接及顯示需求。

25.采用特有的幀同步技術，保證所有輸出口的圖像完全同步，畫面流暢完整，無撕裂感；

26.支持LCD/DLP/LED拼接，兼容各類型LED大屏，特有的硬件同步技術保證拼接畫面流暢；

產品參數：

2、輸入、輸出模塊種類
