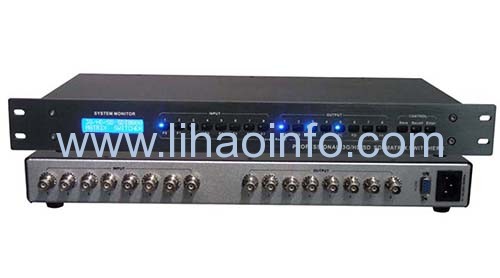

SDI1616：16進16出SDI矩陣切換器

產品描述：

    本公司生產的SDI高清矩陣采用常規BNC接口，通過專業視頻線傳輸高清視頻，包括音頻信號，施工簡單且成本低廉。因其傳輸距離可達120米以上(帶時鐘恢復的機型，傳輸距離更長)，可滿足大多數AV應用場合對高清信號傳輸距離的要求，克服HDMI/DVI方式傳輸距離過短、接頭在現場難以焊接的致命弱點，因而成為AV工程應用的優先選擇設備。

產品特性：

支持16路3G HD-SDI數字信號輸入，16路數字信號輸出，采用BCN接口。
兼容SMPTE259M/292M/344M/424M，支持DVB－ASI 270Mbps。
最大數據速率達2.97Gbps的超高帶寬傳輸。
支持快速切換操作，具有外同步信號接口,使其在視頻信號的場消隱期間切換。
采用可編程邏輯陳列電路，任意交互切換。
自動EDID，所有輸入口的EDID信息自動同步到第1個輸出顯示單元的EDID。
輸入內建自適應均衡器，輸出預加重，支持DVI線長到15m(AWG24)。
斷電現場保護，內置智能電源管理單元及冗余電源，系統工作更加穩定。
輸入信號丟失LED指示。
插卡式工業機箱，輸入輸出獨立插卡，靈活可靠（A型除外）。
強大的智能檢測系統，可以對設備的控制接口、電源系統、操作系統進行智能自檢、智能報錯。
帶RS232接口，可遠程計算機操作。
前面板液晶顯示，獨立按鍵操作，清晰直觀。
強大的存儲功能，可存儲和調用多個預存的切換模式。
支持紅外遙控。

SDI系列矩陣切換器產品參數

視頻
視頻格式 : 143Mbps/177Mbps/270 Mbps/360 Mbps/1.485Gbps/s/2.97Gbps/s
時鐘恢復 : 支持143Mb/s、270Mb/s、360Mb/s、540Mb/s、1.483Gb/s、1.485Gb/s、2.97Gb/s
反射損耗 : >18db 143MHz－2.97G
幅 度 : 800mv±5%
上升/下降時間： <270ps (20%～80％)
直流偏移 : 0V ±0.5
過 沖 : <10%
移 動 : <540ps±10%
最小/最大電平 : 0.5V to 1.0 Vp-p
最大傳輸范圍 : 3G：140m，HD：200m，SD：400m

視頻輸入
接口 : 16個BNC母接口
阻抗 : 75 Ω
回波損耗 : <-15dB，DC@1MHz to 1.5GHz
直流補償最大 : ±5mV

視頻輸出
接口 : 16個BNC母接口
阻抗 : 75 Ω
回波損耗 : <-15dB，DC@1MHz to 1.5GHz
直流補償最大 : ±5mV

控制種類
串行控制接口 : RS-232, 9-針母
以太網控制接口 : RJ-45母接口（可選控制接口配件）
以太網控制協議 : TCP/IP10M或100M

規格
電源 : 100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源
溫度 : 儲存、使用溫度: -20℃ ~ +70°C
濕度 : 儲存、使用濕度:10% ~ 90%
