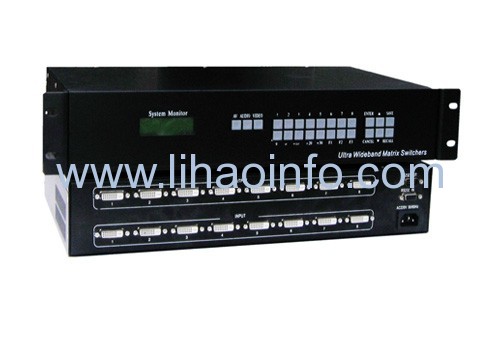

DVI0808：8進8出DVI矩陣切換器

產品特性：

本產品帶有斷電現現場切換記憶保護、液晶屏顯示、狀態記憶等功能。

負載連接狀態指示

輸入信號監測，能實時監測和顯示當前各輸入通道是否有信號接入。

具有多路DVI信號輸入，具有多路DVI信號輸出。

可RS232遠程控制,方便與個人電腦、中控系統或各種遠端控制設備。

RS232通信功能，用戶可以方便的完成演示過程中的信號切換安裝快捷，操作簡單。

采用了高抗干擾能力的通信接口電路，保證了通信的可靠性采用先進的數字同步識別處理技術。

采用國際先進的SMT貼片技術，特有ESD靜電保護功能,性能穩定可靠。

該系列產品廣泛用于大屏幕投影顯示工程、多功能廳、指揮控制中心、多媒體會議室等場合。

適用于標準機架安裝。

DVI系列高清矩陣切換器產品參數

視頻帶寬：4GHz,全數字 滿足DVI1.0

最大支持分辨：1920×1200@60

位時鐘抖動: <0.15 Tbit

最大時鐘頻率: <165MHZ

輸入輸出時鐘相位差: <100PS

視頻輸入

接口: DVI-D母接口

最小/最大電平: T.M.D.S 150<1200MV< font>

在1920×1200@60時，建議最大輸入距離:小于15米

視頻輸出

最小/最大電平: T.M.D.S 150<1200MV< font>

在1900×1200@60時,建議最大輸出距離小于10米

（推薦使用認證過的DVI專用線材）

規格

電源: 70VAC- 240VAC, 50/60 Hz,自適應電源

溫度: 儲存、使用溫度: -40°- +70°C

濕度: 儲存、使用濕度:10% – 90%

功耗: <＝60W

機箱尺寸（mm）: 430(L)X260(W)X8.5(H)

產品重量: 5.5KG

下圖為DVI高清矩陣切換器的典型應用示意圖：

DVI高清矩陣切換器型號：

1). DVI0404 4×4 DVI高清矩陣切換器，前面板和RS-232控制.

2). DVI0804 8×4 DVI高清矩陣切換器，前面板和RS-232控制.

3). DVI0808 8×8 DVI高清矩陣切換器，前面板和RS-232控制.

4). DVI1604 16×4 DVI高清矩陣切換器，前面板和RS-232控制.

5). DVI1608 16×8 DVI高清矩陣切換器，前面板和RS-232控制.

6). DVI1616 16×16 DVI高清矩陣切換器，前面板和RS-232控制.

7). DVI3208 32×8 DVI高清矩陣切換器，前面板和RS-232控制.

8). DVI3216 32×16 DVI高清矩陣切換器，前面板和RS-232控制.

9). DVI3232 32×32 DVI高清矩陣切換器，前面板和RS-232控制.
