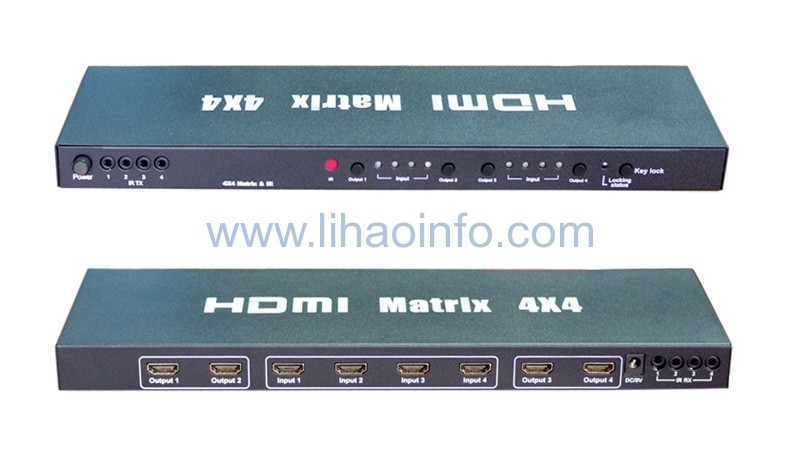

HDMI0404：HDMI矩陣4進4出

產品描述：

    HDMI接口在針腳上和DVI兼容，只是采用了不同的封裝。與DVI相比，HDMI可以傳輸數字音頻信號，并增加了對HDCP的支持，同時提供了更好的DDC可選功能。HDMI可支持5Gbps的數據傳輸率，足以應付一個1080p的視頻和一個8聲道的音頻信號。而因?yàn)橐粋€(gè)1080p的視頻和一個8聲道的音頻信號需求少于4GB/s，因此HDMI還有很大余量。這允許它可以用一個電纜分別連接DVD播放器，接收器和PRR。

   此外HDMI還支持EDID，DDC2B，因此具有HDMI接口的設備具有“即插即用”的特點，信號源和顯示設備之間會自動進行“協商”，自動選擇最合適的視頻/音頻格式。應用HDMI傳輸?shù)暮锰幨牵褐恍枰粭lHDMI線，便可以同時傳送影音信號，而不像現在需要多條線材來連接；同時，由于無線進行數/模或者模/數轉換，能取得更高的音頻和視頻傳輸質量。對消費者而言，HDMI技術不僅能提供清晰的畫質，而且由于音頻/視頻采用同一電纜，大大簡化了家庭影院系統的安裝。

    HDMI高清矩陣切換器是為了將計算機的數字視頻信號進行重新分配和組合的矩陣切換設備，該設備可將多路HDMI數字視頻輸入信號切換到多路輸出通道的任意通道上去。可廣泛用于所有需要進行HDMI信號分配和組合的場合，應用領域主要涉及軍工、多媒體教學、電視電話會議、金融、科研、氣象等領域。

HDMI高清矩陣切換器

產品特性：

斷電現場保護。

擁有記憶功能，重啟或者重新連接時，可以復位。

雙電源輸入，互為備份，可帶電拔插，工作可靠。

帶RS232接口，可遠程計算機操作。

支持紅外遙控。

自動EDID，所有輸入口的EDID信息自動同步到第1個輸出顯示單元的EDID。

兼容HDMI1.3，支持HDCP。

支持DeepColor最高36bit。

前面板液晶顯示，獨立按鍵操作，清晰直觀。

支持真彩30位、36位

支持藍光DVD24/50/60fs/HD-DVD/xvYCC

可以自動跳過不連接的信號源

HDMI系列矩陣切換器產品參數

帶 寬：4.0GHz

信號類型；HDMI+HDCP 1.0/1.2 /1.3

亮色度干擾:-55dB@5Mhz

微分相位:0.05o(RL=150Ω)

微分增益:0.05%(RL=150Ω)

最大傳播延時:5ns(±1)

切換速度:≤180ns

視頻輸入

信號類型;HDTV高清信號

接口HDMI接口 ；A型19針母頭

最小電平:0.5Vp-p

最大電平:1.0Vp-p

阻抗;75Ω

回波損耗;-30Db@5MHz

視頻輸出

信號類型：HDTV高清信號

接口HDMI接口 ：A型19針母頭

輸出電平：0.7Vp-p

阻抗：75Ω

回波損耗：-30Db@5MHz

通訊接口：RS-232，9600bps,8,n,1

MTBF：＞40000小時

功率消耗：＜60W

下圖為HDMI高清矩陣切換器的典型應用示意圖：

HDMI高清矩陣切換器型號：

1). HDMI0402 4×2 HDMI高清矩陣切換器，前面板和RS-232控制.

2). HDMI0404 4×4 HDMI高清矩陣切換器，前面板和RS-232控制.

3). HDMI0804 8×4 HDMI高清矩陣切換器，前面板和RS-232控制.

4). HDMI0808 8×8 HDMI高清矩陣切換器，前面板和RS-232控制.

5). HDMI1604 16×4 HDMI高清矩陣切換器，前面板和RS-232控制.

6). HDMI1608 16×8 HDMI高清矩陣切換器，前面板和RS-232控制.

7). HDMI1616 16×16 HDMI高清矩陣切換器，前面板和RS-232控制.

8). HDMI3208 32×8 HDMI高清矩陣切換器，前面板和RS-232控制.

9). HDMI3216 32×16 HDMI高清矩陣切換器，前面板和RS-232控制.

10). HDMI3232 32×32 HDMI高清矩陣切換器，前面板和RS-232控制.
