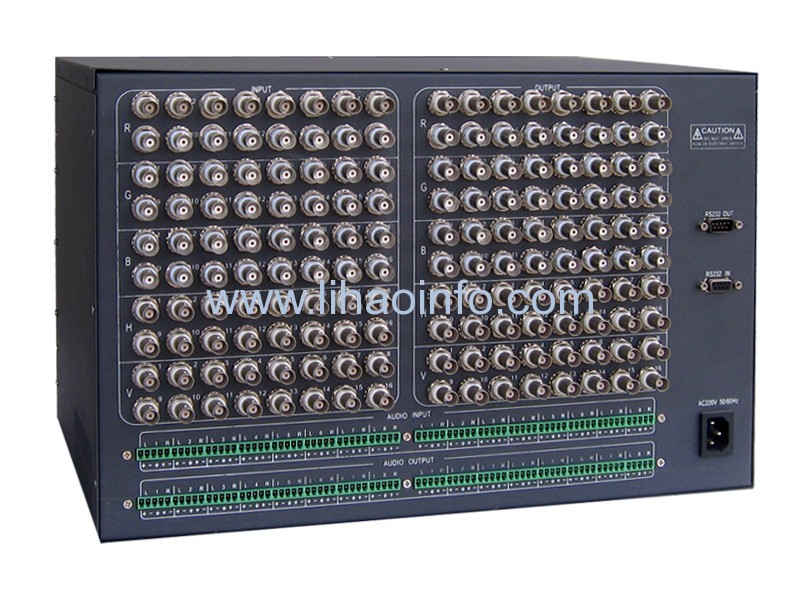

RGB1616-A：16進16出RGB帶音頻矩陣切換器

產品描述：

    本公司RGB系列矩陣切換器，是一款高性能的專業PC電腦訊號切換設備，用于多個PC電腦信號的輸入輸出交叉切換。提供獨立的RGBHV分量信號輸入輸出端子。每路分量信號單獨傳輸、單獨切換。使信號傳輸衰減降至最低。確保圖像信號能高保真輸出。

    RGB矩陣切換器采用性能極高的專業處理芯片，輸出更加穩定，圖像清晰無重影。信號頻寬達450MHz，帶有斷電現場保護，LCD液晶顯示，內嵌智能控制及管理軟件，提供RS232通訊接口，可以與PC，遙控系統或各種遠端控制設備（如快思聰、LEEHO、AMX等控制系統）配合使用。主要應用于廣播電視工程，電視教學、指揮控制中心、會議室、宴會廳等場合。

產品特性：

    RGB系列矩陣切換器，主要應用于廣播電視工程，多媒體會議廳，大屏幕顯示工程，電視教學，指揮控制中心等場合。

下圖為RGB矩陣的典型應用示意圖：

RGB矩陣型號：

1). RGB0404 4×4 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

2). RGB0404-A 4×4 RGB非平衡音頻矩陣切換器，前面板和RS-232控制，450 MHz.

3). RGB0801 8×1 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

4). RGB0801-A 8×1 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

5). RGB0804 8×4 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

6). RGB0804-A 8×4 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

7). RGB0808 8×8 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

8). RGB0808-A 8×8 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

9). RGB1601 16×1 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

10). RGB1601-A 16×1 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

11). RGB1602 16×2 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

12). RGB1602-A 16×2 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

13). RGB1604 16×4 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

14). RGB1604-A 16×4 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

15). RGB1608 16×8 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

16). RGB1608-A 16×8 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

17). RGB1616 16×16 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

18). RGB1616-A 16×16 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

19). RGB2401 24×1 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

20). RGB2401-A 24×1 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

21). RGB2402 24×2 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

22). RGB2402-A 24×2 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

23). RGB2404 24×4 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

24). RGB2404-A 24×4 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

25). RGB2408 24×8 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

26). RGB2408-A 24×8 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

27). RGB2416 24×16 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

28). RGB2416-A 24×16 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

29). RGB2424 24×24 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

30). RGB2424-A 24×24 RGB非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，450 MHz.

31). RGB3208 32×8 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

32). RGB3216 32×16 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

33). RGB3224 32×24 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

34). RGB3232 32×32 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

35). RGB4816 48×16 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

36). RGB4832 48×32 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

37). RGB4848 48×48 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

38). RGB6416 64×16 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

39). RGB6432 64×32 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

40). RGB6464 64×64 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

41). RGB12816 128×16 RGB矩陣切換器，前面板和RS-232控制，450 MHz.

RGB系列矩陣產品參數

視頻交叉開關

帶寬…….…….450MHz（-3dB）

串?dāng)_………….－70dB&10MHz

視頻輸入

阻抗………………………75Ω

電平………………0.5～2Vp-p

連接器………………..BNC插座

同步信號阻抗……….…..510Ω

視頻輸出

阻抗………………………..75

電平………………0.5～2Vp-p

連接器………………..BNC插座

同步信號阻抗……………..75Ω

音頻交叉開關

增益…………非平衡0dB，平衡6dB

頻率響應….20Hz－20KHz，±0.05dB

信躁比……………………….…>90dB

通道隔離…….……….>80dB & 1kHz

音頻輸入

信號類型….……..平衡/非平衡立體聲

連接器……3.5mm的5針螺絲接線座

阻抗……….…..>10 kΩ,平衡/非平衡

音頻輸出

信號類型….……..平衡/非平衡立體聲

連接器……3.5mm的5針螺絲接線座

阻抗……….非平衡50Ω，平衡100Ω

電腦控制：

    本公司生產的RGB、VGA、AV、DVI、HDMI矩陣都提供2個標準RS232通訊接口，一個RS232 IN，連接到電腦或另一個矩陣的RS232 OUT，多臺矩陣的RS232接口可以串接，只使用一個電腦的RS232接口對多個矩陣進行控制和設置。
