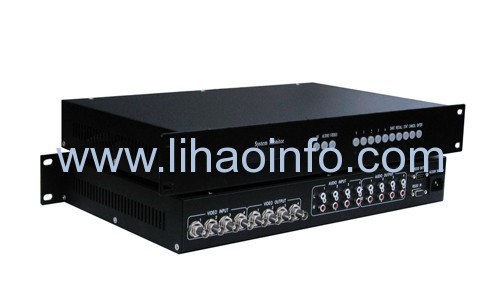

AV0404：4進4出音視頻矩陣切換器

產品描述：

    AV系列矩陣是為復合視頻、立體聲音頻切換、分配的專業設備，是大型會議系統、監控指揮中心等多顯示信號、多顯示設備的工程環境不可缺少的切換設備；視頻信號輸入輸出采用BNC接口，音頻輸入輸出采用RCA非平衡接口；優異的電路設計、工業級的電子元件以及先進的生產工藝，保證了產品高性能與高穩定性。

    AV矩陣切換器設備是專門為視、音頻信號的顯示切換而設計的高性能智能矩陣開關設備，可用于將各路音視頻輸出通道中的任一通道上，主要應用于廣播電視工程，電視教學、指揮控制中心等場合。本產品帶有斷電現現場切換記憶保護、 LCD 液晶顯示、音視頻同步或分離切換等功能，具備 RS232 通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備進行配合使用。

產品特性：

    音視頻信號輸入， 音視頻信號輸出。用于將各路音視頻輸出通道中的任一通道上，主要應用于廣播電視工程，電視教學、指揮控制中心等場合。

下圖為AV矩陣的典型應用示意圖：

AV矩陣型號：

1). AV-0401 4X1 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

2). AV-0402 4X2 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

3). AV-0404 4X4 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

4). AV-0801 8X1 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

5). AV-0802 8X2 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

6). AV-0804 8X4 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

7). AV-0808 8X8 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

8). AV-1601 16X1 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

9). AV-1602 16X2 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

10). AV-1604 16X4 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

11). AV-1608 16X8 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

12). AV-1616 16X16 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

13). AV-2402 24X2 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

14). AV-2404 24X4 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

15). AV-2408 24X8 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

16). AV-2416 24X16 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

17). AV-2424 24X24 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

18). AV-3204 32X04 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

19). AV-3208 32X8 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

20). AV-3216 32X16 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

21). AV-3224 32X24 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

22). AV-3224 32X24 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

23). AV-3232 32X32 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

24). AV-4816 48X16 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

25). AV-4824 48X24 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

26). AV-4832 48X32 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

27). AV-4848 48X48 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

28). AV-6416 64X16 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

29). AV-6432 64X32 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

30). AV-6464 64X64 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

31). AV-9664 96X64 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

32). AV-9680 96X80 AV音視頻矩陣切換器，視頻BNC接口，150MHz，音頻非平衡立體聲RCA接口，前面板和RS-232控制。

AV系列矩陣產品參數

視頻交叉開關

帶寬…….…….150MHz（-3dB）

串擾………….－70dB&10MHz

視頻輸入

阻抗………………………75Ω

電平………………0.5～2Vp-p

連接器………………..BNC插座

視頻輸出

阻抗………………………..75

電平………………0.5～2Vp-p

連接器………………..BNC插座

音頻交叉開關

增益………………………非平衡0dB

頻率響應….20Hz－20KHz，±0.05dB

信躁比……………………….…>90dB

通道隔離…….……….>80dB & 1kHz

音頻輸入

信號類型….…………..非平衡立體聲

連接器………..…RCA接口（蓮花座）

阻抗……………………….…..>10 kΩ

音頻輸出

信號類型….……………非平衡立體聲

連接器………..…RCA接口（蓮花座）

阻抗……………………….非平衡50Ω

電腦控制：

    本公司生產的RGB矩陣、VGA矩陣、AV矩陣、DVI矩陣、HDMI矩陣都提供2個標準RS232通訊接口，一個RS232 IN，連接到電腦或另一個矩陣的RS232 OUT，多臺矩陣的RS232接口可以串接，只使用一個電腦的RS232接口對多個矩陣進行控制和設置。
