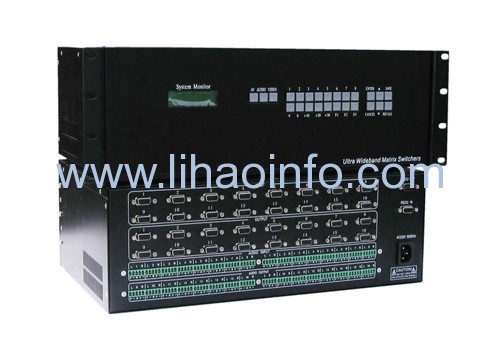

VGA1604-A：16進4出VGA矩陣切換器帶音頻

產品描述：

        VGA系列矩陣是為計算機顯示信號切換、分配的專業設備，帶音頻型號的還具備雙聲道的平衡音頻切換，音頻可以與視頻信號同步切換或單獨切換；視頻信號輸入輸出采用了DB15接口，在保證了性能要求的前提下提供了更為簡潔方便的布線連接。優異的電路設計、工業級的電子元件以及先進的生產工藝，保證了產品的高性能與高穩定性。

       VGA矩陣切換器設備是專門為VGA信號的顯示切換而設計的高性能智能矩陣開關設備，可用于將各路VGA信號輸出通道中的任一通道上，主要應用于廣播電視工程，電視教學、指揮控制中心、會議室等場合。本產品帶有斷電現現場切換記憶保護、 LCD 液晶顯示、分離切換等功能，具備 RS232 通訊通訊接口及紅外遙控，可以方便與電腦、遙控系統或各種遠端控制設備進行配合使用。

產品特性：

        音視頻信號輸入， 音視頻信號輸出。用于將各路音視頻輸出通道中的任一通道上，主要應用于廣播電視工程，電視教學、指揮控制中心等場合。

下圖為VGA矩陣的典型應用示意圖：

VGA矩陣型號：

1). VGA0202 2×2 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

2). VGA0202-A 2×2 VGA非平衡音頻矩陣切換器，前面板和RS-232控制，350 MHz.

3). VGA0402 4×2 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

4). VGA0402-A 4×2 VGA非平衡音頻矩陣切換器，前面板和RS-232控制，350 MHz.

5). VGA0404 4×4 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

6). VGA0404-A 4×4 VGA非平衡音頻矩陣切換器，前面板和RS-232控制，350 MHz.

7). VGA0802 8×2 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

8). VGA0802-A 8×2 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

9). VGA0804 8×4 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

10). VGA0804-A 8×4 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

11). VGA0808 8×8 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

12). VGA0808-A 8×8 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

13). VGA1602 16×2 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

14). VGA1602-A 16×2 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

15). VGA1604 16×4 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

16). VGA1604-A 16×4 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

17). VGA1608 16×8 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

18). VGA1608-A 16×8 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

19). VGA1616 16×16 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

20). VGA1616-A 16×16 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

21). VGA2404 24×4 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

22). VGA2404-A 24×4 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

23). VGA2408 24×8 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

24). VGA2408-A 24×8 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

25). VGA2416 24×16 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

26). VGA2416-A 24×16 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

27). VGA2424 24×24 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

28). VGA2424-A 24×24 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

29). VGA3204 32×4 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

30). VGA3204-A 32×4 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

31). VGA3208 32×8 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

32). VGA3208-A 32×8 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

33). VGA3216 32×16 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

34). VGA3216-A 32×16 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

35). VGA3232 32×32 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

36). VGA3232-A 32×32 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

37). VGA4804 48×4 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

38). VGA4804-A 48×4 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

39). VGA4808 48×8 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

40). VGA4808-A 48×8 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

41). VGA4816 48×16 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

42). VGA4816-A 48×16 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

43). VGA4832 48×32 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

44). VGA4832-A 48×32 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

45). VGA4848 48×48 VGA矩陣切換器，前面板和RS-232控制，350 MHz.

46). VGA4848-A 48×48 VGA非平衡立體聲音頻矩陣切換器，前面板和RS-232控制，350 MHz.

VGA系列矩陣產品參數

視頻交叉開關

帶寬…….…………………………….350MHz（-3dB）

串擾………………………………….－65dB&10MHz

視頻輸入

阻抗………………………………………..………75Ω

電平………………………………….……0.5～2Vp-p

連接器…………………………….………..DB15插座

同步信號阻抗…………………………………..510Ω

視頻輸出

阻抗……………………………………..…………..75

電平………………………………………0.5～2Vp-p

連接器…………………………………….. DB15插座

同步信號阻抗……………………………………..75Ω

電腦控制：

    本公司生產的RGB矩陣、VGA矩陣、AV矩陣、DVI矩陣、HDMI矩陣都提供2個標準RS232通訊接口，一個RS232 IN，連接到電腦或另一個矩陣的RS232 OUT，多臺矩陣的RS232接口可以串接，只使用一個電腦的RS232接口對多個矩陣進行控制和設置。
